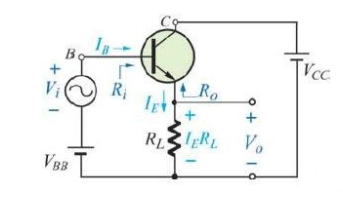

今天我們來介紹一下貼片三極管共集電極放大電路， 貼片三極管共集電極放大電路圖如下：
高輸入阻抗及低輸出阻抗的特性可作阻抗匹配用，以改善電壓信號的負載效應。其電路特性歸納如下：
輸入阻抗高（Ri約20 k ）；輸出阻抗低（RO約20 ）。
貼片三極管共集電極放大電路電流增益：
貼片三極管共集電極放大電路電壓增益：
電壓增益等于1，表示射極的輸出信號追隨著基極的輸入信號，所以共集極放大器又稱為射極隨耦器（emitter follower）。功率增益Ap = AI &TImes; Av≈β ，功率增益低。
