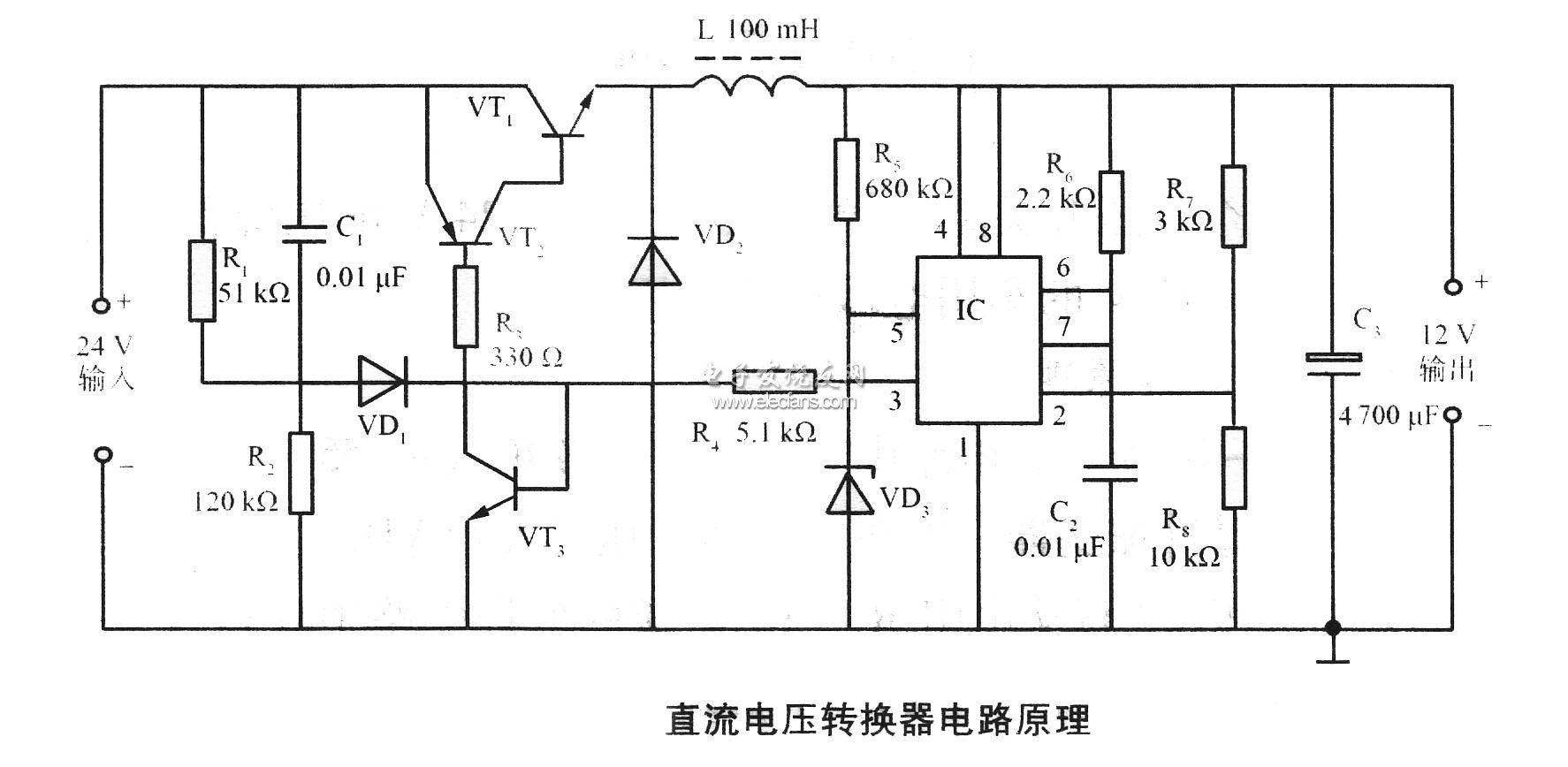

電路由時基集成電路IC（IC555）及外圍元件組成一個脈沖振蕩器。IC的5腳接穩壓二極管VD3，以獲得5．6Ⅴ的基準電壓，2腳從電阻R7、R8組成的取樣電路中獲得取樣電壓。當2腳電壓小于3 V時，3腳輸出高電平，使三極管VT1、VT2、VT3相繼導通，向負載供電。直流電壓轉換器原理電路:
