NMOS+PMOS控制電路

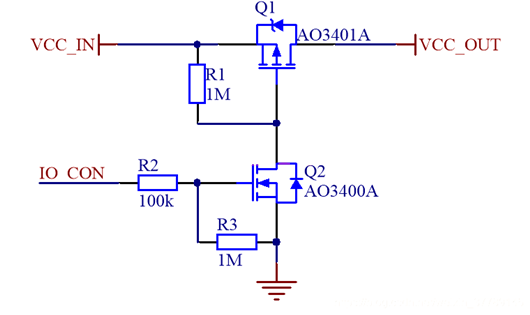

下面要介紹的是單片機電路里面經常用到的一個MOS管組合控制電路，由一個增強型NMOS管和一個增強型PMOS管組成，IO_CON是接到單片機(單片機供電3.3V)的IO口上，單片機電平控制有兩種情況：
(1)當IO_CON為高電平時增強型NMOS管AO3400的 Ugs>0，所以此時NMOS管導通，那么此時增強型PMOS管AO3401的G腳為低電平，此時AO3401的Ugs<0，此時PMOS管導通，這樣一來VCC_IN的電就直接到了VCC_OUT。
(2)當IO_CON為低電平時增強型NMOS管AO3400的 Ugs<0，所以此時NMOS管截止，那么此時增強型PMOS管AO3401的G腳的電壓就是VCC_IN的電壓，此時AO3401的Ugs=0，此時PMOS管截止(不導通)，這樣一來VCC_IN和VCC_OUT就被隔離開了。
補充一下NMOS和PMOS我們用到的特性

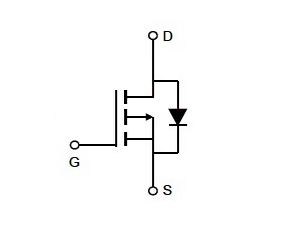

NMOS：
是柵極高電平（VGS > Vt）導通,低電平斷開,一般用來控制與地之間的導通。
PMOS：
是柵極低電平（VGS < Vt）導通,高電平斷開,一般用來控制與電源之間的導通。
