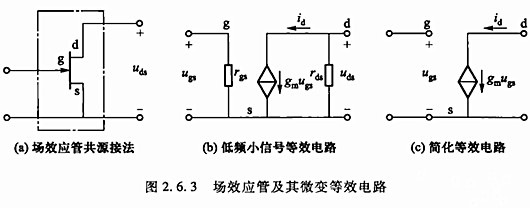

1. 場效應管的微變等效電路
場效應管是電壓控制型器件，其漏極電流i的大小是通過柵源電壓u進行控制的，其漏極輸出回路可等效為受控于輸入電壓 ugs 的恒流源 gm * ugs。
由于在低頻段輸入電阻 rgs 和漏源電阻 rds 為高阻，可視為開路，故圖2.6.3(b)所示的電路可用圖2.6.3(c)所示的簡化等效電路來表示。

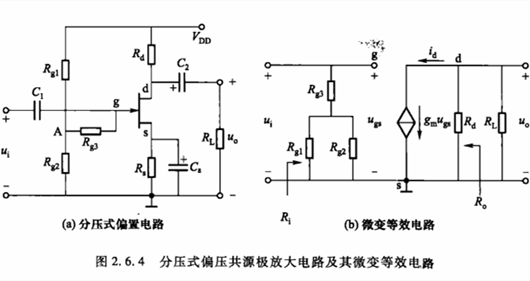

2. 場效應管共源極放大電路分析
1. 電壓放大倍數Au
“-”號表示共源放大電路的輸出與輸入反相。
2. 輸入電阻Ri
電路的輸入電阻Ri為：
3. 輸出電阻Ro

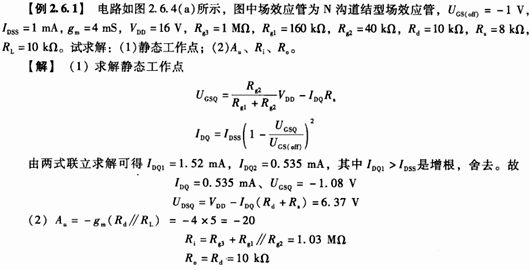

經典例題：

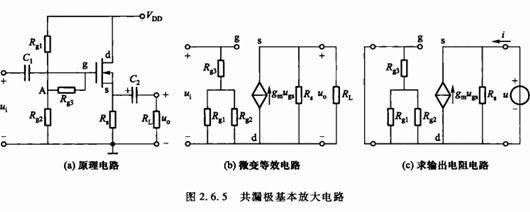

3. 場效應管共漏極放大電路分析
1. 靜態分析
畫出直流通路;聯立變量求解就行
2. 動態分析
