音頻放大電路圖

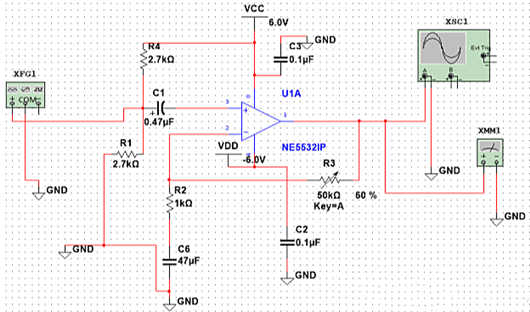

MIC放大電路仿真圖：
原理：圖中用函數發生器模擬咪頭產生mv級別的信號，C1起濾波作用，濾除直流噪音。R1與R4為咪頭提供偏置電壓。R3與R2決定放大倍數，Av=1+R3/R2,R3為電位器，實現放大倍數可調。
音頻放大電路圖二

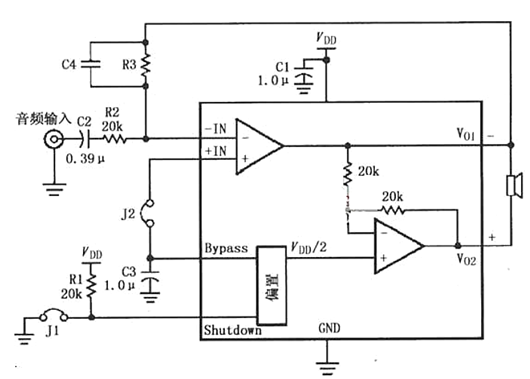

LM4819的高增益音頻放大電路：
增大R3即可提高放大器的增益。在R3兩端并聯電容C4，用于對高頻提供低阻通路濾波，防止高頻自激。J1為跳線，當J1接通時，1腳接地，全功率放大工作；當J1斷開時，1腳為VDD，微功耗關斷，放大器不工作。跳線J2也可控制放大器的工作與否，當J2斷開時，+IN端無偏流而使放大器不工作。接通則工作。

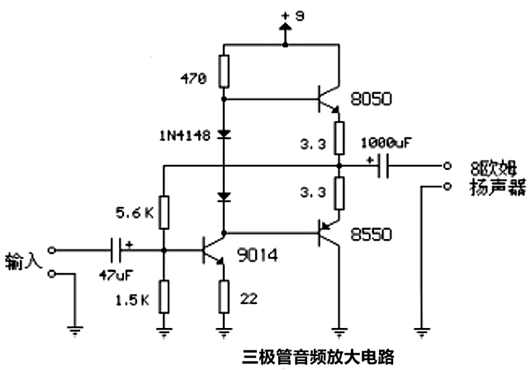

音頻放大電路圖三
要求一定要三極管，MP3信號輸出，小功率管放大，推動中功率管子，失真小，不耦合，這個三極管電路簡單實用，容易制作。

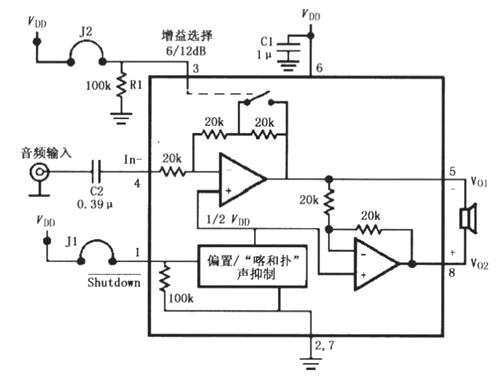

LM4906音頻放大電路圖
如圖所示為L(zhǎng)M4906音頻功率放大器的典型應用電路（MSOP封裝）。音頻信號輸入后，經過C2耦合加到放大器的反相輸入端（4腳），功率放大后從 Vo1（5腳）和Vo2（8腳）以電橋輸出的形式加到揚聲器。
LM4906內部有兩個放大器，第一個放大器的增益可由增益選擇端（3腳）控制，3腳為低電平時增益是6dB，3腳為高電平時增益是12dB。第二個放大器增益由內部?jī)蓚€(gè)20kΩ電阻固定為1。
LM4906以電橋差動形式輸出時，功率放大器的增益Av為2&TImes;20kΩ／20kΩ或2&TImes;40kΩ／20kΩ。當1腳為邏輯低電平時放大器微功率關斷，為邏輯高電平時放大器全功率工作。
