電源IC直接驅動

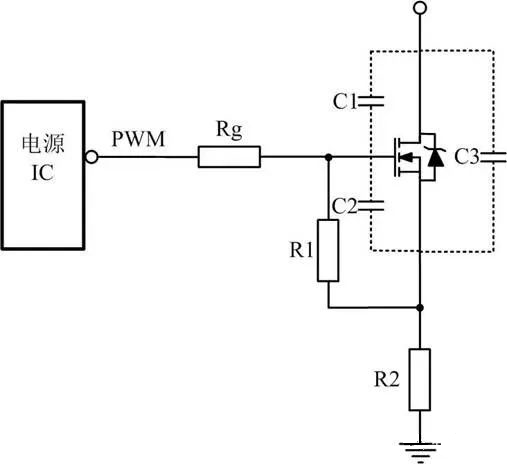

電源IC直接驅動是很簡單的驅動方式，應該注意幾個參數以及這些參數的影響。
①查看電源IC手冊的很大驅動峰值電流，因為不同芯片，驅動能力很多時候是不一樣的。
②了解MOS管的寄生電容，如圖C1、C2的值，這個寄生電容越小越好。如果C1、C2的值比較大，MOS管導通的需要的能量就比較大，如果電源IC沒有比較大的驅動峰值電流，那么管子導通的速度就比較慢，就達不到想要的效果。
推挽驅動

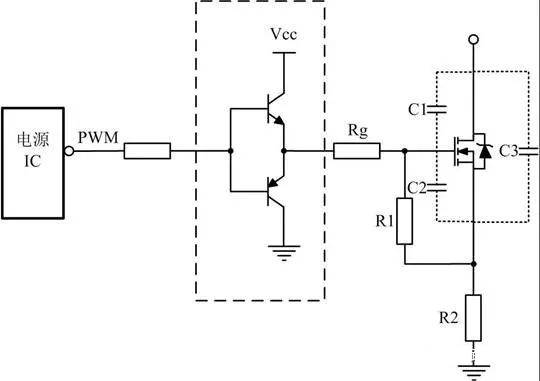

當電源IC驅動能力不足時，可用推挽驅動。
這種驅動電路好處是提升電流提供能力，迅速完成對于柵極輸入電容電荷的充電過程。這種拓撲增加了導通所需要的時間，但是減少了關斷時間，開關管能快速開通且避免上升沿的高頻振蕩。
加速關斷驅動
管一般都是慢開快關。在關斷瞬間驅動電路能提供一個盡可能低阻抗的通路供MOSFET柵源極間電容電壓快速泄放，保證開關管能快速關斷。

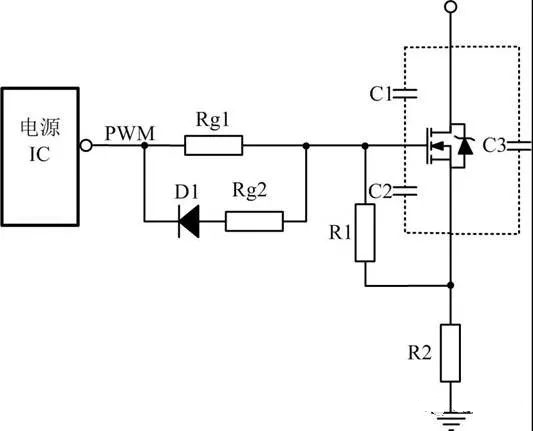

為使柵源極間電容電壓的快速泄放，常在驅動電阻上并聯一個電阻和一個二極管，如上圖所示，其中D1常用的是快恢復二極管。這使關斷時間減小，同時減小關斷時的損耗。Rg2是防止關斷的時電流過大，把電源IC給燒掉。
如上圖，是我之前用的一個電路，量產至少上萬臺，推薦使用。

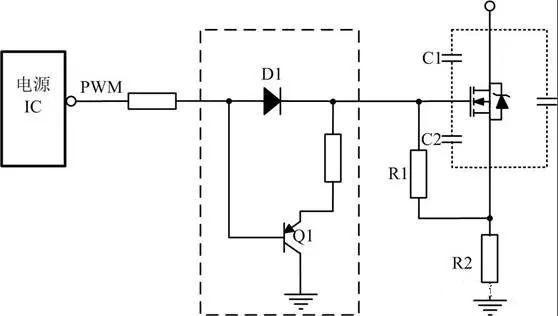

用三極管來泄放柵源極間電容電壓是比較常見的。如果Q1的發射極沒有電阻，當PNP三極管導通時，柵源極間電容短接，達到很短時間內把電荷放完，很大限度減小關斷時的交叉損耗。
還有一個好處，就是柵源極間電容上的電荷泄放時電流不經過電源IC，提高了可靠性。
隔離驅動

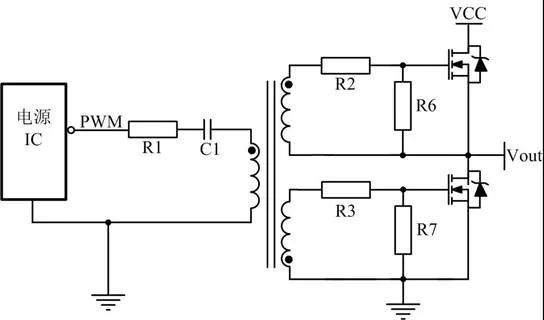

為了滿足高端MOS管的驅動，經常會采用變壓器驅動。其中R1目的是抑制PCB板上寄生的電感與C1形成LC振蕩，C1的目的是隔開直流，通過交流，同時也能防止磁芯飽和。
