1、OC門
OC門和OD門它們的定義如下：
OC：集電極開路（Open Collector）
OD：漏極輸出（Open Drain）
這是相對于兩個不同的元器件而命名的，OC門是相對于三極管而言，OD門是相對于MOS管。
我們先來分析下OC門電路的工作原理：
當INPUT輸入高電平，Ube>0.7V，三極管U3導通，U4的b點電位為0，U4截止，OUTPUT高電平
當INPUT輸入低電平，Ube<0.7V，三極管U3截止，U4的b點電位為高，U4導通，OUTPUT低電平
OC門電路
其中R25為上拉電阻：何為上拉電阻？將不確定的信號上拉至高電平。
假設：沒有R25,那么OUTPUT的輸出是通過ce與地連接在一起的，輸出端懸空了，即高阻態。這時候OUTPUT的電平狀態未知，如果后面一個電阻負載（即使很輕的負載）到地，那么輸出端的電平就被這個負載拉到低電平，它是不能輸出高電平的。
因此，需要接一個電阻到VCC，而這個電阻就叫上拉電阻。
2、OD門

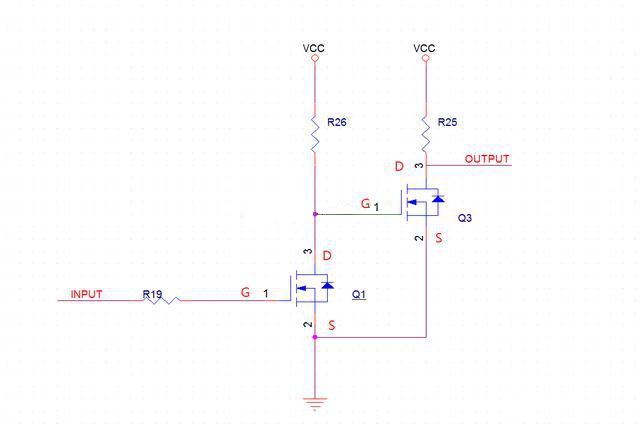

OC門與OD門是十分相似的，將三極管換成了MOS管
當INPUT輸入高電平，GS>閾值電壓，MOS管Q1導通，Q3的G點電位為0，Q3截止，OUTPUT高電平
當INPUT輸入低電平，GS<閾值電壓，MOS管Q1截止，Q3的G點電位為高，Q3導通，OUTPUT低電平
OD門
開漏它其實利用了外圍電路的驅動能力，減少了IC內部的驅動，因此想讓它作為驅動電路，必須接上拉電阻才能正常工作，例如51單片機的P0口。而且驅動能力與上拉阻值和電壓有關，電阻越大，相應的驅動電流就小。
