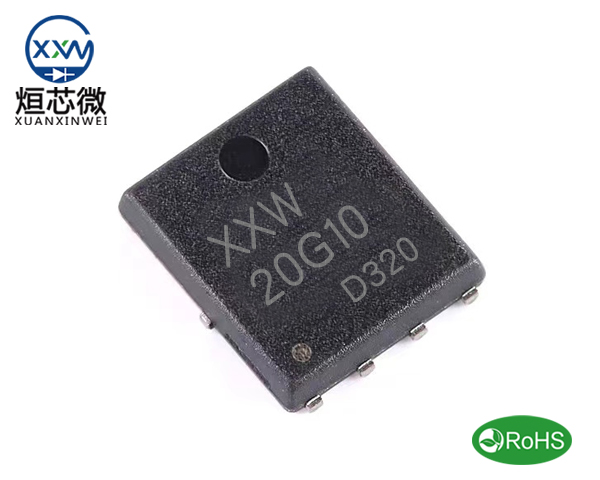

20G10,20G10場效應管參數,N+P場效應管20G10,20G10代換
20G10場效應管,N+PMOS管20G10參數資料,20G10引腳圖,20G10中文資料規格書PDF
20G10場效應管,N+PMOS管20G10參數資料,20G10引腳圖,20G10中文資料規格書PDF
20G10 PDFN5*6封裝參數：點擊查看
20G10場效應管參數具體如下：
極性：NPN+PNP
NPN極參數如下:
NPN極參數如下:
Drain-Source Voltage 漏源電壓Vds：100V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：15A
Power Dissipation 功率損耗Pd Ta=25℃：3.5W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=5A,VGS=10V： Typ 65mΩ Max 90mΩ
Static Drain-Source On-Resistance 導通電阻ID=3A,VGS=4.5V：Typ 75mΩ Max 105mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
PNP極參數如下:
Drain-Source Voltage 漏源電壓Vds：-100V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：-7A
Power Dissipation 功率損耗Pd Ta=25℃：3.5W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=-3A,VGS=-10V： Typ 180mΩ Max 220mΩ
Static Drain-Source On-Resistance 導通電阻ID=-2A,VGS=-4.5V：Typ 210mΩ Max 255mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
20G10場效應管PDFN5*6-8L封裝尺寸：
