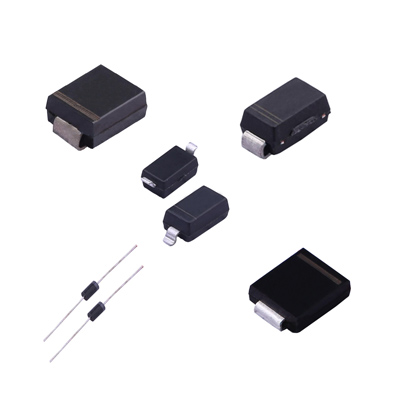

PN二極管作為基礎而關鍵的半導體器件，憑借其單向導電特性，在整流、信號調制、放大等多個領域發揮著不可或缺的作用。本文將深入探討PN二極管的結構、工作原理及其在正向和反向偏置下的特性，為電路設計提供理論支持。
一、PN二極管的結構與基本工作原理
PN二極管由P型和N型半導體材料構成。P型半導體富含空穴，而N型半導體則富含自由電子。當這兩種材料接觸時，形成了PN結。在PN結附近，電子和空穴相互復合，形成耗盡區，這是PN二極管工作的基礎。
PN二極管的工作狀態取決于外加電壓的極性和大小，主要分為正向偏置和反向偏置兩種情況。
二、正向偏置下的PN二極管
在正向偏置中，P區連接到電壓源的正極，N區連接到負極。此時，外加電壓驅動P區的空穴和N區的自由電子向PN結移動，耗盡區寬度減小，勢壘電位降低，允許載流子通過PN結。
正向電流主要由多數載流子的流動形成，其大小遵循以下公式：
三、反向偏置下的PN二極管
三、反向偏置下的PN二極管
在反向偏置中，P區連接到電壓源的負極，N區連接到正極。外加電壓使耗盡區寬度增大，勢壘電位升高，阻止多數載流子通過PN結。此時，僅有少數載流子形成微弱的反向電流，稱為反向飽和電流 I0。
溫度升高會導致反向電流增大，而當反向電壓超過閾值時，二極管可能發生擊穿現象，如“雪崩擊穿”或“齊納擊穿”。
溫度升高會導致反向電流增大，而當反向電壓超過閾值時，二極管可能發生擊穿現象，如“雪崩擊穿”或“齊納擊穿”。
四、正向偏置與反向偏置的對比
正向偏置下，電流隨電壓增加呈指數增長，二極管導通；反向偏置下，電流幾乎為零，僅有微弱的反向電流。正向偏置用于整流電路，將交流信號轉換為直流信號；反向偏置則用于保護電路和控制電流流向。
結論
PN二極管在正向和反向偏置下的特性差異顯著。正向偏置時，二極管導通，電流迅速增大；反向偏置時，二極管幾乎不導電，僅在擊穿電壓下才會出現突發電流。深入理解PN二極管的工作原理，對于電路設計和應用至關重要，有助于更好地將其應用于信號整流、波形調制和電路保護等領域。
